在電網系統中，電能質量問題的存在會造成一定的經濟損失，需要通過提高電能質量來解決供電質量。高低壓無功補償裝置是一種專門用于提高設備運行效率的配電設備。通過降低供電變壓器和輸送線路的損耗，可以提高供電效率和供電環境。

一、工作原理

高低壓無功補償裝置具有容性功率負荷的裝置與感性功率負荷并聯在同一電路上。當容性負荷釋放能量時，感性負荷吸收能量，當感性負荷釋放能量時，容性負荷吸收能量，能量在兩個負荷之間交換。因此，從容性負荷輸出的無功功率中可以補償感性負荷吸收的無功功率。

二、組成

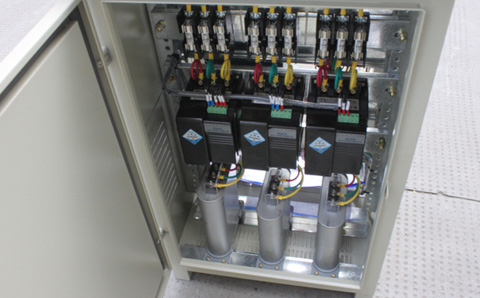

高低壓無功補償柜由外殼、母線、隔離器、熔斷器、接觸器、熱繼電器、電容器、避雷器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。

三、正確操作和維護

下面詳細講解高壓無功補償柜的具體操作步驟和維護方法。

1、打開高壓電容補償柜前，必須斷開斷路器或隔離開關，使高壓電容補償柜的放電裝置自動放電。柜門只有三分鐘后才能打開。打開柜門后，必須手動放電。

2、高壓電容補償在運行過程中發出的特殊聲音是內部絕緣崩潰的先兆，應立即停止運行，發現故障高壓電容補償。

3、高壓電容補償外殼膨脹是由過壓引起的介質分解和氣體分析，應立即停止運行，發現故障高壓電容補償。

4、斷開后禁止立即投入高壓電容補償，對其他電氣設備和高壓電容補償本身造成嚴重損壞。一般需要三分鐘以上的時間間隔。對于自動切割電容柜，如果電網功率因數變化較快，延遲時間應適當延長。

5、高壓電容補償可能會放大電壓和諧波。用戶在訂購時應說明企業的電壓和諧波，以便進行特殊處理。在電容操作過程中，必須始終檢查高壓電容補償，并立即切斷。

6、高壓電容補償內外通風良好，延長電容使用壽命。

7、保持高壓電容補償表面清潔，避免閃絡事故。

8、定期對電容柜進行紅外測溫，并做好記錄。

高低壓無功補償裝置一般根據不同的補償方法選擇不同功能的部件。高壓無功補償柜可分為本地補償、集中補償、自動補償?shù)?。，而低壓無功補償有負載開關切割、可控硅切割、接觸器切割等。
